Systemy powietrzno-spalinowe

System spalinowo-powietrzny stosuje się do odprowadzania spalin z kotłów z zamkniętą komorą spalania lub kotłów kondensacyjnych.
Przewód wewnętrzny spalinowy wykonany jest z blachy kwasoodpornej w gatunku
1.4301 lub 1.4404 o grubości 0,5 mm.
Przewód zewnętrzny doprowadzający powietrze do spalania wykonany jest z blachy kwasoodpornej
w gatunku 1.4301 o grubości 0,5 mm.

System kominowy spalinowo-powietrzny musi być szczelny ze względu na pracę w nadciśnieniu dlatego stosowane są specjalne uszczelki silikonowe, które gwarantują szczelność przewodu i zapobiegają przedostaniu się spalin oraz kondensatu do przewodu zewnętrznego. Kotły z zamkniętą komorą spalnia powietrze potrzebne do spalnia czerpią z zewnątrz budynku i dlatego można je umieszczać w kuchni czy łaziencez zachowaniem całkowitego bezpieczeństwa dla użytkowników. Kotły te maksymalnie wykorzystują energię procesu spalnia, przez co spaliny mają bardzo niską temperaturę wylotową dlatego wytwarza się duża ilość kwaśnego kondensatu.
Wykaz produkowanych średnic system niezależny – ø 60, ø 80, ø 100, ø 110, ø 120.
system współosiowy – ø 60/100, ø 80/125, ø 100/150, ø 110/160, ø ø 120/180.

W celu zabezpieczenia przewodu kominowego przed działaniem kwaśnego kondensatu koniecznym jest zamontowanie systemu wykorzystując jeden z przykładowych wariantów.



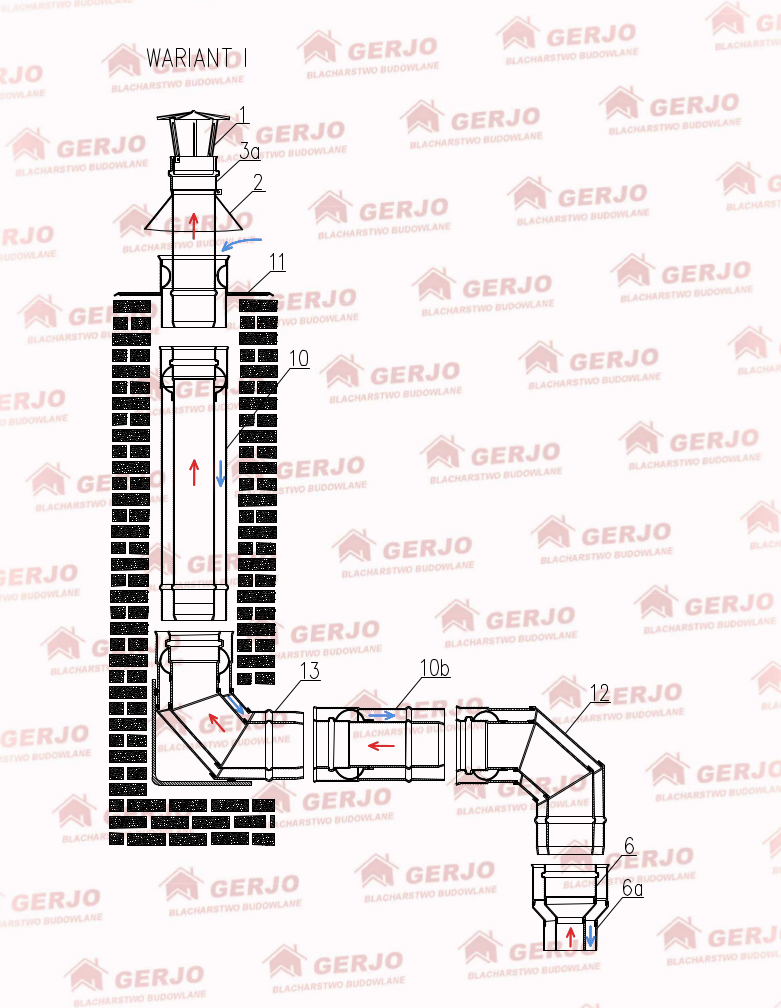

Wariant I

– wyrzut spalin rurą wewnętrzną
– powietrze do spalania dostarczane jest rurą zewnętrzną


  1. 1 Daszek
  2. 2 Kołnierz przeciwdeszczowy
  3. 3 Płyta środkująca
  4. 4 Wkład z uszczelką współosiowy
  5. 5 Kolano z uszcz. i podp. współosiowe
  6. 6 Kolano z uszcz. współosiowe
  7. 7 Redukcja z uszcz. współosiowa

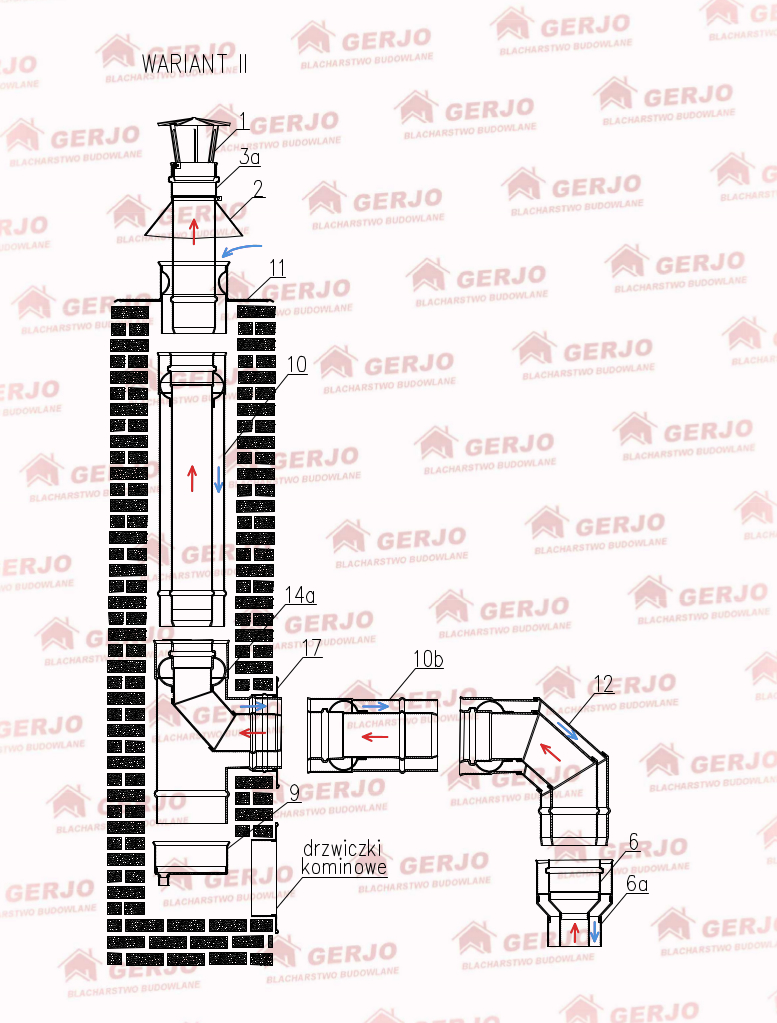

Wariant II

– wyrzut spalin rurą wewnętrzną
– powietrze do spalania paliwa dostarczane istniejącym kominem, przestrzenią obok wkładu


  1. 1 Daszek
  2. 2 Kołnierz przeciwdeszczowy
  3. 3 Płyta środkująca
  4. 4 Wkład z uszczelką
  5. 5 Obejma dystansowa
  6. 6 Kolano z uszcz. i podp.
  7. 7 Rozeta naścienna
  8. 8 Wkład z uszcz. współosiowy
  9. 9 Kolano z uszcz. współosiowe
  10. 10 Odwadniacz pion. współosiowy

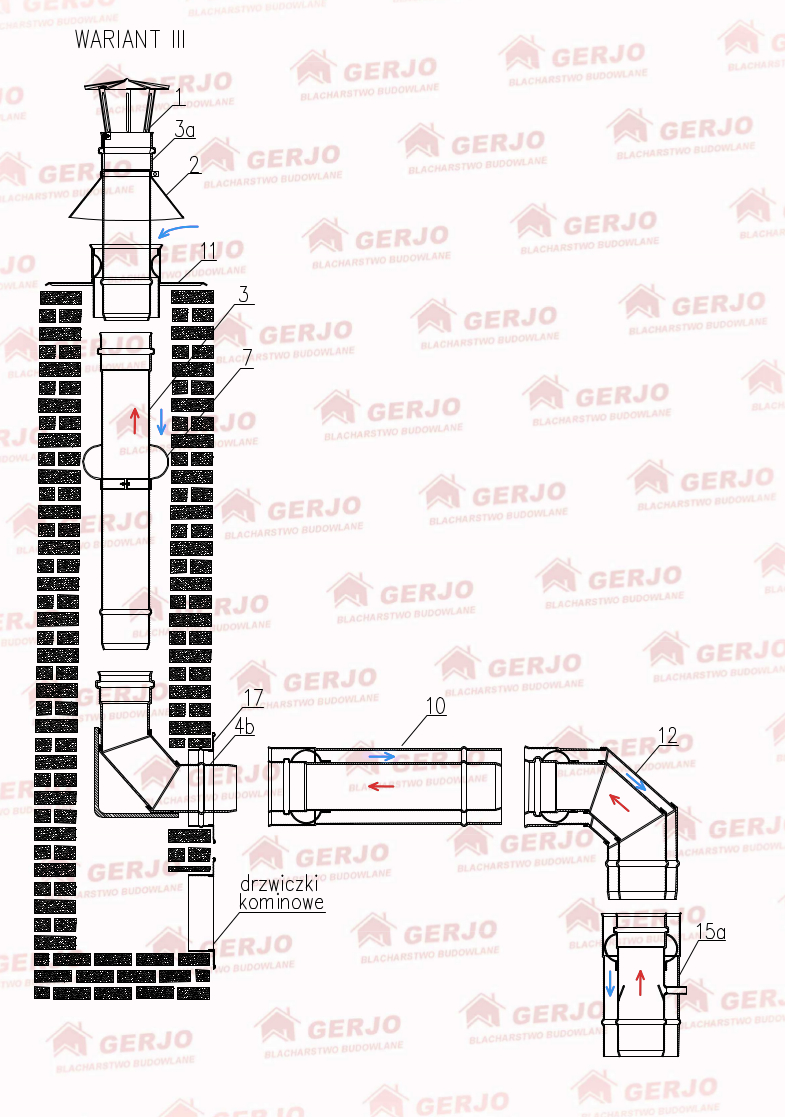

Wariant III

– wyrzut spalin rurą wewnętrzną
– powietrze do spalania paliwa dostarczane istniejącym kominem, przestrzenią obok wkładu


  1. 1 Daszek
  2. 2 Kołnierz przeciwdeszczowy
  3. 3 Płyta środkująca
  4. 4 Wkład z uszczelką
  5. 5 Obejma dystansowa
  6. 6 Trojak z uszczelką
  7. 7 Odwadniacz z uszcz.
  8. 8 Rozeta naścienna
  9. 9 Wkład z uszcz. współosiowy
  10. 10 Kolano z uszcz. bez podpory

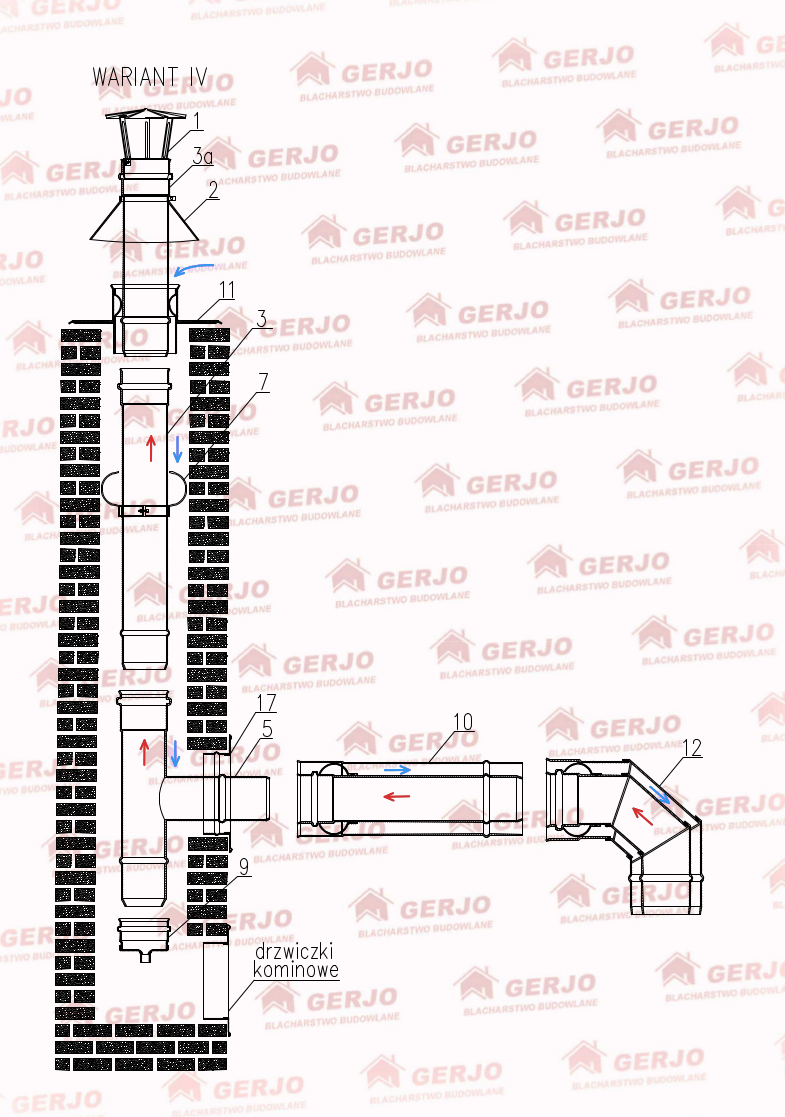

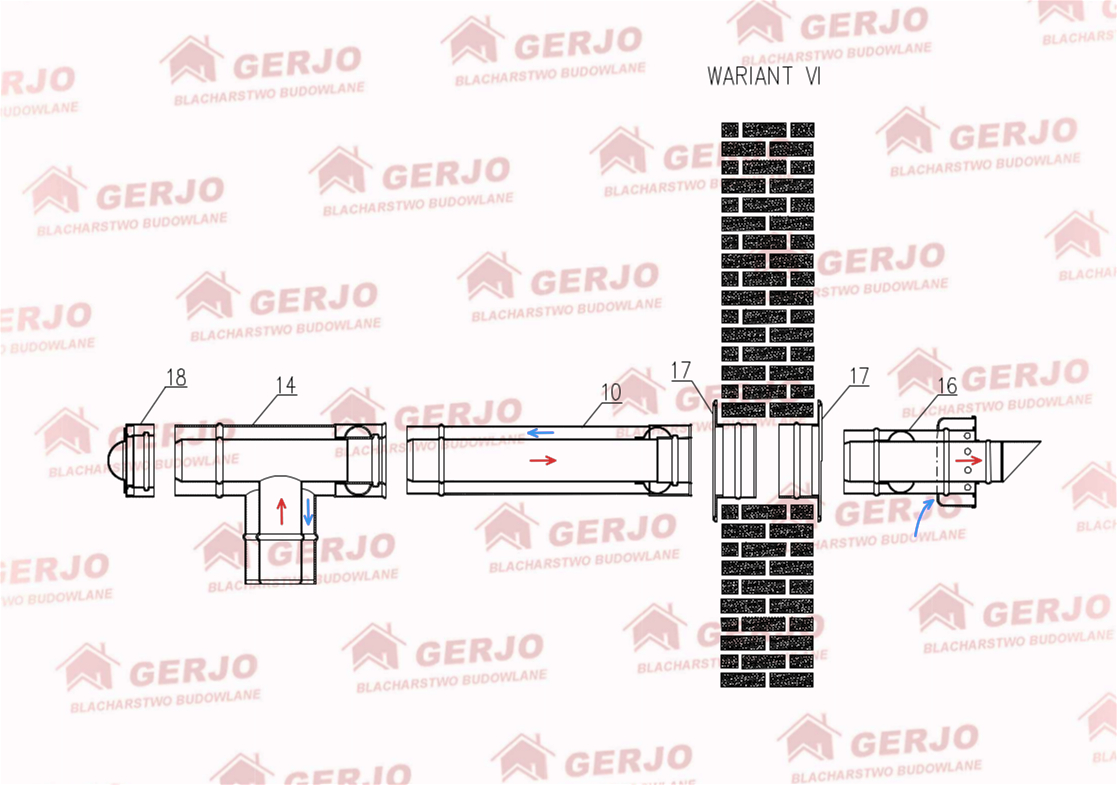

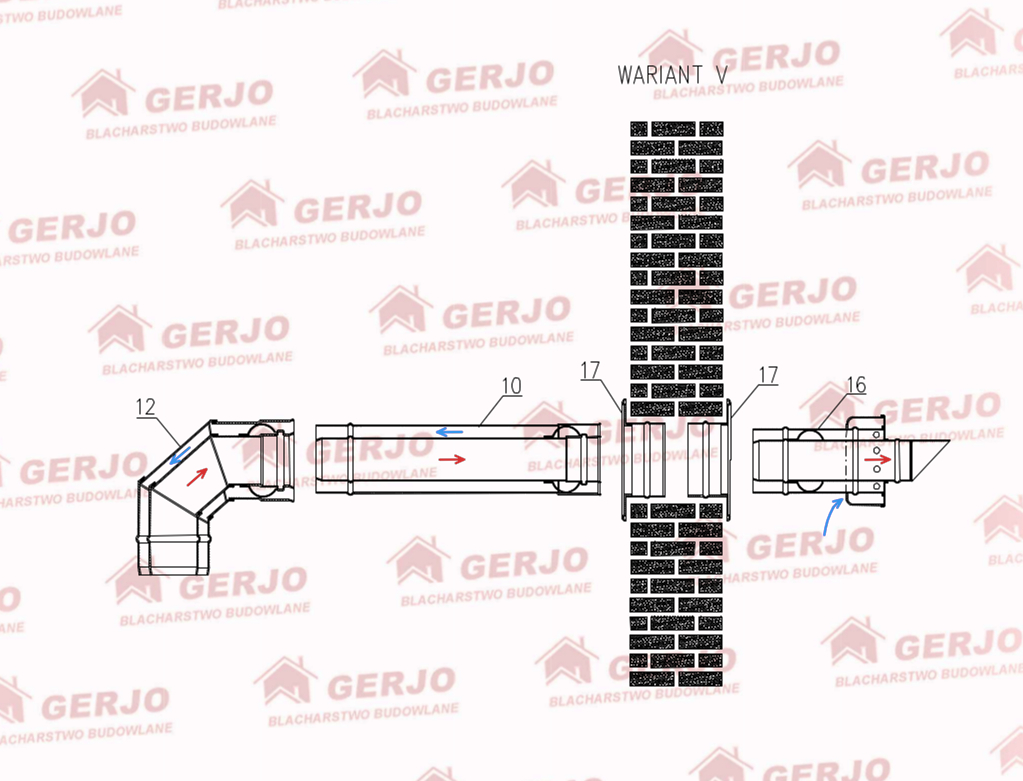

Wariant IV

(daje możliwość zamontowania kotła w pomieszczeniu gdzie nie ma komina)
– wyrzut spalin rurą wewnętrzną przewodu – poziomo poza ścianę budynku
– powietrze do spalania paliwa dostarczane z zewnątrz rurą zewnętrzną


  1. 1 Wyrzut boczny współosiowy
  2. 2 Rozeta naścienna
  3. 3 Wkład z uszcz. współosiowy
  4. 4 Trojak z uszcz. współosiowy
  5. 5 Odwadniacz z uszcz. współosiowy
